Geometría de placas de orificio
Siguiendo con el artículo anterior, referente al diseño y cálculo de placas de orificio, el presente artículo tiene por objeto determinar la geometría de las mismas.
La parte de la placa dentro del conducto tiene que circular y concéntrica con el eje de la tubería. Las caras de la placa tienes que ser planas y paralelas entre si. Es necesario que el pandeo plástico y la deformación elástica de la placa no originen una desviación del eje que exceda en un 1% en condiciones de trabajo.
La cara de aguas arriba de la placa, debe ser plana y con una rugosidad inferior a
La cara de aguas abajo, debe ser plana y paraleala a la de aguas arriba. La planeidad y el estado superficial de la cara de aguas abajo se puede determinar por simple inspección visual.

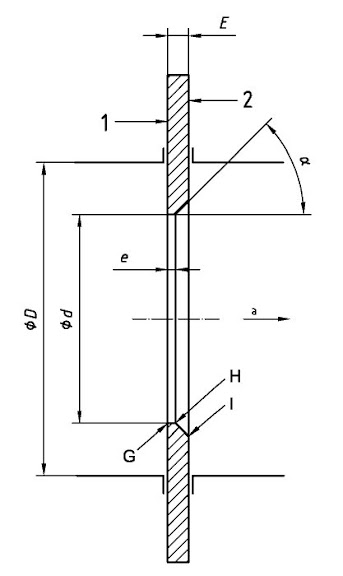

Espesores de la placa y del orificio
El espesor “e” del orificio debe estar contemplado entre 0.005 D y 0.02 D. La diferencia entre los valores del espesor del orificio medidos en cualquier punto del orificio no debe exceder de 0.001 D
El espesor “E” de la placa estará comprendida entre el espesor del orificio “e” y 0.05 D.
Para determinar el espesor de la placa, se parte de la presión sobre la misma determinada como:
